در بسیاری از تجهیزات گرمایشی و فرایندهای صنعتی، تأمین حرارت یکنواخت و کنترل شده نقش مهمی در عملکرد صحیح سیستم دارد. مشعل یکی از اصلی ترین تجهیزات مورد استفاده برای ایجاد و انتقال انرژی حرارتی است که با ترکیب مناسب سوخت و هوا، شرایط لازم برای احتراق و تولید حرارت را فراهم میکند. از دیگ های بخار و آب گرم گرفته تا کورههای صنعتی، سیستمهای گرمایشی و برخی تجهیزات فرایندی، از این تجهیز برای تأمین انرژی مورد نیاز استفاده میشود.
عملکرد مناسب یک مشعل تنها به ایجاد شعله محدود نمی شود؛ بلکه عواملی مانند نوع سوخت، میزان هوای احتراق، ظرفیت حرارتی، نحوه اختلاط سوخت و هوا و سیستم کنترل نیز بر راندمان و ایمنی آن تأثیر مستقیم دارند. به همین دلیل، انتخاب مدل مناسب باید متناسب با نوع کاربرد، ظرفیت حرارتی و مشخصات تجهیزات مصرف کننده انجام شود.
مشعل چیست؟
مشعل یکی از تجهیزات مهم در سیستم های گرمایشی و صنعتی است که وظیفه اصلی آن ایجاد احتراق کنترل شده برای تولید انرژی حرارتی است. این تجهیز با ترکیب مقدار مشخصی از سوخت و هوای احتراق و ایجاد شرایط مناسب برای اشتعال، شعله ای پایدار و قابل کنترل ایجاد می کند. بسته به نوع سیستم، سوخت مصرفی میتواند گاز، گازوئیل، مازوت یا ترکیبی از چند سوخت باشد. میزان حرارت تولیدشده نیز با توجه به ظرفیت و تنظیمات دستگاه قابل کنترل است. از این تجهیزات در دیگ های بخار، دیگ های آب گرم و روغن داغ، کوره های صنعتی و سایر سامانه های نیازمند تولید حرارت استفاده میشود و انتخاب صحیح آن تأثیر مستقیمی بر راندمان، مصرف سوخت و ایمنی سیستم دارد.
انواع مشعل موتورخانه
مشعل های مورد استفاده در موتورخانه بر اساس نوع سوخت و نحوه تأمین انرژی حرارتی، در مدل های مختلفی تولید می شوند. انتخاب هر مدل به عواملی مانند ظرفیت دیگ، نوع سوخت در دسترس، میزان حرارت مورد نیاز، شرایط محل نصب و الزامات بهره برداری بستگی دارد. مهم ترین انواع مورد استفاده شامل مدل های گازسوز، گازوئیل سوز، مازوت سوز، دوگانه سوز و سه گانه سوز هستند.

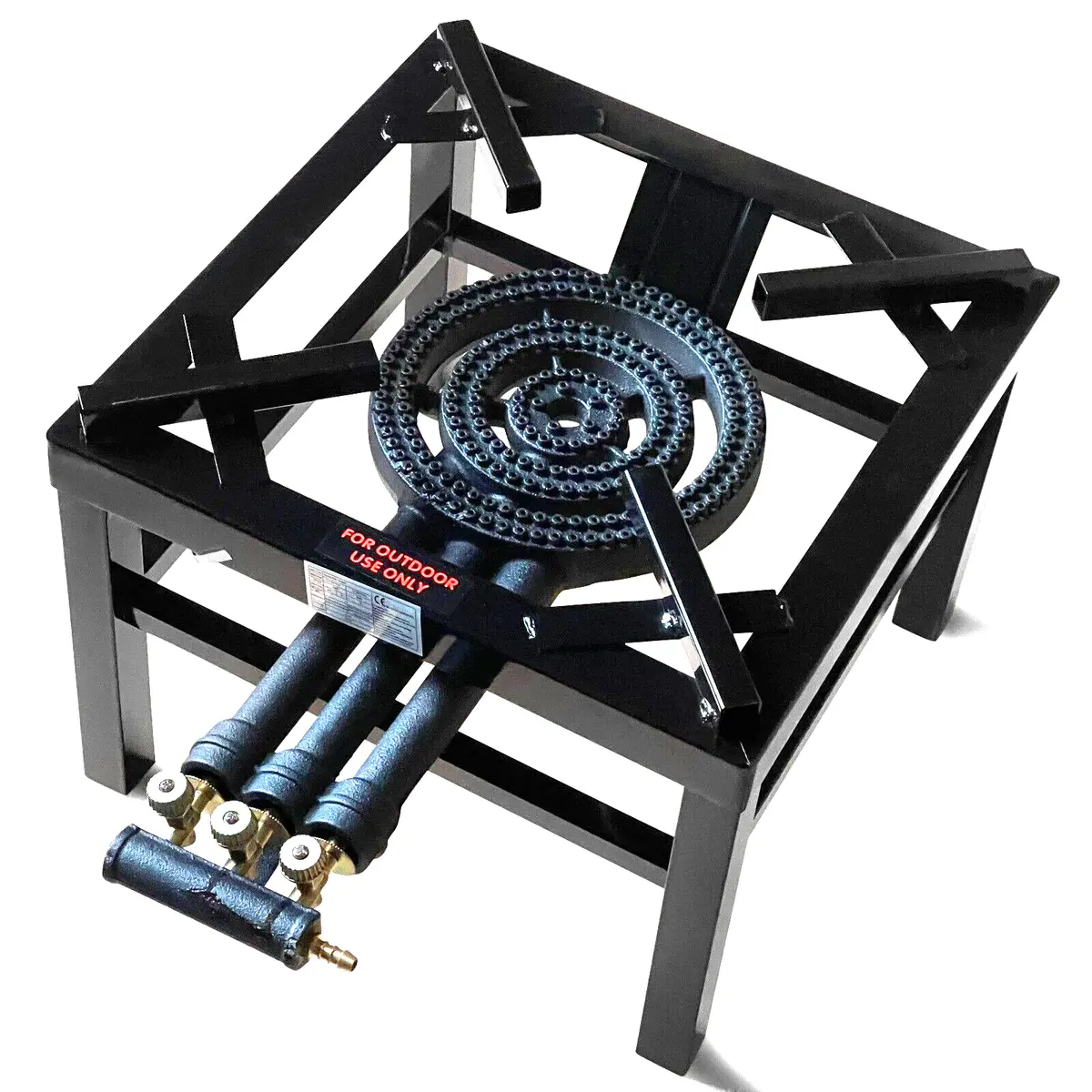

مشعل گازسوز
مشعل گازسوز برای ایجاد حرارت از گاز طبیعی یا در برخی کاربردها از گاز مایع استفاده می کند. در این مدل، سوخت از طریق خط گاز وارد مجموعه شده و پس از تنظیم فشار و اختلاط با هوای مورد نیاز، توسط سیستم جرقه زن مشتعل می شود. کنترل نسبت سوخت و هوا اهمیت زیادی دارد؛ زیرا تنظیم صحیح آن می تواند به احتراق کامل تر، کاهش مصرف سوخت و پایداری شعله کمک کند. این مدل به دلیل دسترسی مناسب به گاز شهری و ساختار نسبتاً ساده، در بسیاری از موتورخانه های ساختمان ها و تأسیسات حرارتی کاربرد دارد.
اجزای تشکیل دهنده مشعل گازسوز:
- شیر گاز: وظیفه کنترل و قطع و وصل جریان گاز ورودی را بر عهده دارد.
- رگلاتور و تجهیزات تنظیم فشار: فشار گاز را برای ورود مناسب به مجموعه احتراق تنظیم می کنند.
- شیر برقی: جریان گاز را بر اساس فرمان سیستم کنترل باز یا قطع می کند.
- فن: هوای مورد نیاز برای فرایند احتراق را تأمین می کند.
- دمپر هوا: میزان هوای ورودی را متناسب با شرایط احتراق تنظیم می کند.
- نازل یا هد گاز: گاز را در ناحیه احتراق توزیع کرده و شرایط مناسب برای تشکیل شعله را ایجاد می کند.
- الکترود جرقه زن: جرقه لازم برای شروع احتراق را ایجاد می کند.
- الکترود یون یا سنسور تشخیص شعله: وجود شعله را بررسی کرده و در صورت خاموش شدن آن، فرمان ایمنی لازم را صادر می کند.
- تابلو و رله کنترل: عملکرد بخش های مختلف را هماهنگ و توالی روشن شدن را مدیریت می کند.
مشعل گازوئیل سوز
مشعل گازوئیل سوز برای سوزاندن گازوئیل و تبدیل انرژی شیمیایی آن به حرارت مورد استفاده قرار می گیرد. سوخت توسط پمپ از مخزن دریافت شده و پس از عبور از فیلتر و تجهیزات کنترلی، با فشار مناسب به نازل می رسد. نازل، سوخت را به ذرات ریز تبدیل می کند تا اختلاط آن با هوای احتراق بهتر انجام شود. سپس سیستم جرقه زنی باعث ایجاد شعله می شود. این مدل در ساختمان ها، کارگاه ها و تأسیساتی که دسترسی به گاز طبیعی محدود است یا استفاده از سوخت مایع ضرورت دارد، کاربرد دارد.
اجزای تشکیل دهنده مشعل گازوئیل سوز:
- موتور: نیروی لازم برای به حرکت درآوردن فن و در برخی طراحی ها پمپ سوخت را تأمین می کند.
- فن: هوای مورد نیاز برای احتراق را وارد محفظه احتراق می کند.
- پمپ گازوئیل: سوخت را از مخزن دریافت کرده و با فشار مناسب به سمت نازل هدایت می کند.
- فیلتر سوخت: ذرات و آلودگی های موجود در مسیر سوخت را تا حد امکان جدا می کند.
- نازل گازوئیل: سوخت را به صورت پودر یا ذرات ریز در محفظه احتراق پخش می کند.
- الکترودهای جرقه زن: برای ایجاد جرقه و شروع فرایند احتراق به کار می روند.
- شیر برقی سوخت: جریان گازوئیل را در زمان مناسب کنترل می کند.
- هد و دیفیوزر: به شکل گیری مناسب شعله و ترکیب بهتر سوخت و هوا کمک می کنند.
- فتوسل یا سنسور شعله: وجود شعله را کنترل کرده و از ادامه تزریق سوخت در صورت نبود شعله جلوگیری می کند.
- رله کنترل: توالی عملکرد قطعات و فرایند روشن شدن و خاموش شدن را مدیریت می کند.
مشعل مازوت سوز
مشعل مازوت سوز برای استفاده از مازوت یا سوخت های سنگین طراحی می شود و بیشتر در کاربردهای صنعتی و سیستم های حرارتی با ظرفیت بالا مورد استفاده قرار می گیرد. از آنجا که مازوت در مقایسه با گازوئیل ویسکوزیته بالاتری دارد، آماده سازی سوخت پیش از ورود به ناحیه احتراق اهمیت زیادی دارد. معمولاً برای کاهش گرانروی و امکان پمپاژ و اتمیزه کردن مناسب، از سیستم های گرم کننده سوخت استفاده می شود. طراحی این نوع تجهیزات نسبت به مدل های سبک تر پیچیده تر است و نیاز به نگهداری و تنظیم دقیق تری دارد.
اجزای تشکیل دهنده مشعل مازوت سوز:
- مخزن سوخت: برای ذخیره مازوت مورد استفاده قرار می گیرد.
- پمپ مازوت: سوخت سنگین را با فشار مناسب در مدار گردش داده و به سمت ناحیه احتراق منتقل می کند.
- پیش گرم کن یا هیتر: دمای سوخت را افزایش می دهد تا ویسکوزیته آن برای انتقال و پاشش مناسب کاهش پیدا کند.
- فیلتر سوخت: ناخالصی های موجود در مازوت را پیش از ورود به تجهیزات حساس جدا می کند.
- شیرهای کنترلی: جریان و فشار سوخت را مدیریت می کنند.
- نازل یا سیستم اتمایزر: مازوت را به ذرات ریز تبدیل می کند تا امکان اختلاط مناسب با هوا فراهم شود.
- فن: هوای لازم برای احتراق را تأمین می کند.
- دمپر هوا: میزان هوای احتراق را کنترل می کند.
- سیستم جرقه زنی: برای ایجاد شعله اولیه مورد استفاده قرار می گیرد.
- سنسور تشخیص شعله: وضعیت شعله را کنترل کرده و عملکرد ایمن سیستم را تضمین می کند.
- تابلو کنترل: توالی راه اندازی، عملکرد تجهیزات و خاموش شدن سیستم را کنترل می کند.
مشعل دوگانه سوز
مشعل دوگانه سوز امکان استفاده از دو نوع سوخت را در یک تجهیز فراهم می کند. ترکیب های رایج شامل گاز و گازوئیل یا گاز و مازوت هستند. مهم ترین مزیت این مدل، انعطاف پذیری در بهره برداری است؛ به این معنا که در صورت محدودیت یا قطع دسترسی به یکی از سوخت ها، امکان استفاده از سوخت جایگزین وجود دارد. این ویژگی باعث شده مدل های دوگانه سوز در موتورخانه ها، ساختمان های بزرگ و برخی واحدهای صنعتی مورد توجه قرار گیرند.
مشعل سه گانه سوز
مشعل سه گانه سوز برای کار با سه نوع سوخت طراحی شده و در مقایسه با مدل های تک سوخت و دوگانه، انعطاف پذیری بیشتری در بهره برداری دارد. ترکیب سوخت ها به طراحی دستگاه و نیاز سیستم بستگی دارد و می تواند شامل گاز، گازوئیل و مازوت باشد. استفاده از این مدل معمولاً در تأسیسات بزرگ و کاربردهایی که تداوم فعالیت و امکان استفاده از سوخت جایگزین اهمیت زیادی دارد، توجیه بیشتری پیدا می کند. ساختار آن به دلیل وجود چند مدار سوخت، تجهیزات کنترلی و الزامات ایمنی بیشتر، پیچیده تر است.
تقسیم بندی مشعل ها از نظر نحوه ترکیب سوخت و هوا
یکی از روش های دسته بندی تجهیزات احتراق، بررسی نحوه ورود و ترکیب سوخت با هوای مورد نیاز برای احتراق است. در این تقسیم بندی، میزان کنترل روی هوای احتراق، نحوه تشکیل مخلوط سوخت و هوا و روش تأمین هوای مورد نیاز، تفاوت اصلی بین مدل های مختلف را مشخص می کند. بر این اساس، می توان مشعل ها را به سه گروه فن دار، انتشاری و اتمسفریک تقسیم کرد.
- مشعل فن دار
در مشعل فن دار، هوای مورد نیاز برای احتراق به کمک یک فن یا دمنده تأمین می شود. فن می تواند حجم مشخصی از هوا را با فشار مناسب به محفظه احتراق هدایت کند و به همین دلیل، کنترل نسبت سوخت و هوا در این مدل دقیق تر است. سوخت و هوا در محدوده هد احتراق با یکدیگر ترکیب شده و پس از ایجاد جرقه، فرایند احتراق آغاز می شود.
یکی از مهم ترین ویژگی های این مدل، قابلیت تنظیم هوای احتراق متناسب با ظرفیت دستگاه است. به همین دلیل، از مشعل های فن دار در دیگ های آب گرم، دیگ های بخار، کوره ها و بسیاری از تجهیزات گرمایشی و صنعتی استفاده می شود. عملکرد مناسب فن و تنظیم صحیح دمپر هوا نقش مهمی در پایداری شعله، کیفیت احتراق و کاهش مصرف سوخت دارد.
- مشعل انتشاری
در مشعل انتشاری، سوخت و هوا پیش از رسیدن به ناحیه اصلی شعله به صورت کامل با یکدیگر مخلوط نمی شوند. سوخت و هوای احتراق از مسیرهای جداگانه وارد محدوده شعله شده و اختلاط آن ها عمدتاً در محل احتراق و بر اثر فرایند انتشار و آشفتگی جریان انجام می شود. به همین دلیل، تشکیل مخلوط قابل احتراق در خود ناحیه شعله اتفاق می افتد.
این ساختار می تواند برای برخی فرایندهای صنعتی که به شعله مشخص و پایدار نیاز دارند مناسب باشد. در این نوع طراحی، شکل هندسی نازل، سرعت خروج سوخت و هوا و شرایط جریان نقش مهمی در کیفیت اختلاط و احتراق دارند. کنترل دقیق فرایند احتراق در مدل های انتشاری ممکن است نسبت به سیستم هایی که اختلاط پیش از احتراق انجام می شود، متفاوت باشد.

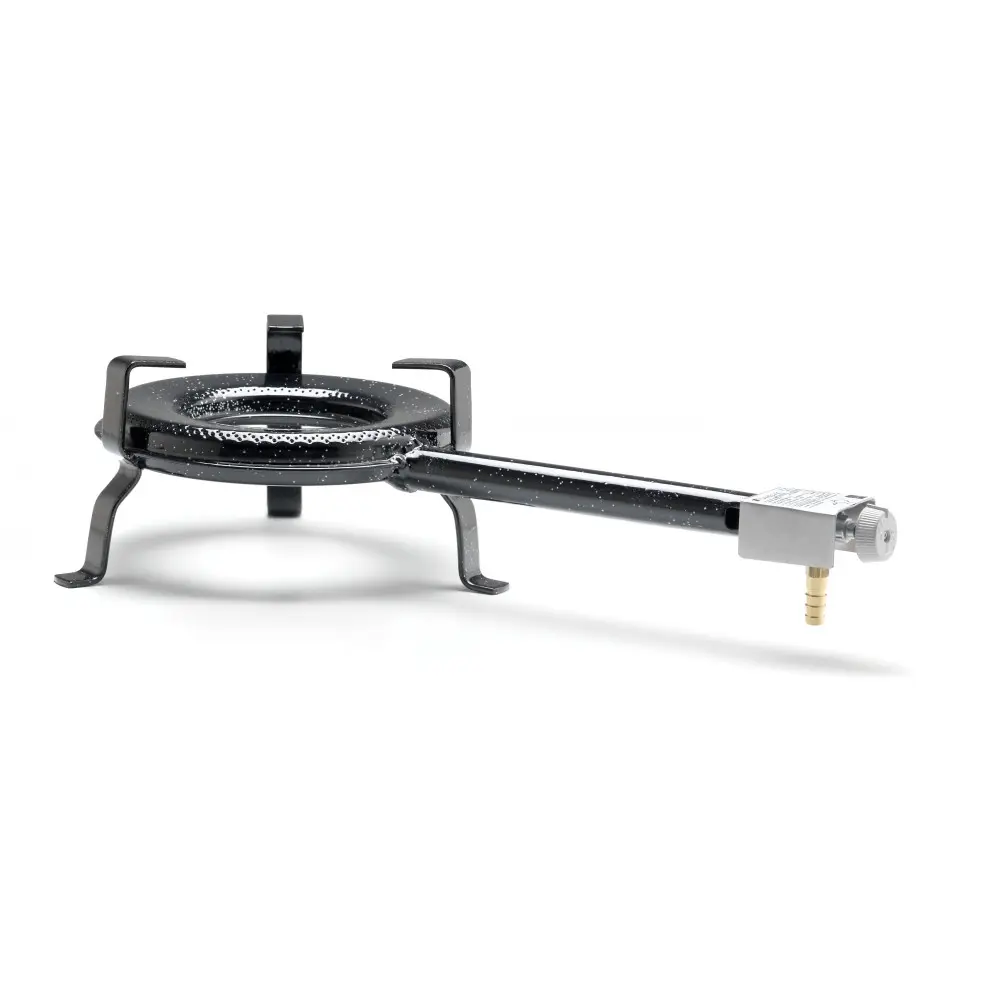

- مشعل اتمسفریک
در مشعل اتمسفریک، هوای مورد نیاز برای احتراق عمدتاً بدون استفاده از فن مکانیکی تأمین می شود. در بسیاری از این طراحی ها، عبور گاز از نازل با ایجاد اثر مکش، بخشی از هوای مورد نیاز را به داخل جریان وارد می کند و مخلوط سوخت و هوا پیش از رسیدن به ناحیه شعله شکل می گیرد. هوای تکمیلی نیز ممکن است در اطراف شعله وارد فرایند احتراق شود.
ساختار نسبتاً ساده، نبود فن و نیاز کمتر به تجهیزات مکانیکی از ویژگی های این مدل است. با این حال، ظرفیت و شرایط عملکرد آن به عواملی مانند فشار سوخت، طراحی نازل، میزان هوای موجود و شرایط محفظه احتراق وابسته است. مشعل های اتمسفریک بیشتر در برخی تجهیزات گرمایشی و کاربردهای با ظرفیت پایین تر مورد استفاده قرار می گیرند.
انواع شعله های ایجادشده توسط مشعل
شعله حاصل از احتراق سوخت در مشعل را می توان بر اساس نحوه تشکیل، میزان اختلاط سوخت و هوا و شکل ظاهری شعله دسته بندی کرد. نوع شعله تأثیر مستقیمی بر کیفیت احتراق، انتقال حرارت، مصرف سوخت و میزان آلاینده های تولیدشده دارد. مهم ترین انواع شعله در تجهیزات حرارتی شامل موارد زیر هستند.
شعله پیش مخلوط
در شعله پیش مخلوط، سوخت و هوای مورد نیاز برای احتراق پیش از رسیدن به ناحیه شعله با یکدیگر ترکیب می شوند. به همین دلیل، مخلوط نسبتاً یکنواختی از سوخت و هوا در اختیار شعله قرار می گیرد و در صورت تنظیم صحیح، احتراق می تواند با راندمان مناسبی انجام شود. کنترل نسبت هوا به سوخت در این روش اهمیت زیادی دارد؛ زیرا کمبود یا افزایش بیش از حد هوا می تواند کیفیت احتراق را کاهش دهد.
شعله انتشاری
در شعله انتشاری، سوخت و هوا پیش از ورود به ناحیه احتراق به طور کامل با یکدیگر مخلوط نمی شوند و اختلاط اصلی در محدوده شعله اتفاق می افتد. سرعت ترکیب شدن دو جریان و شرایط آشفتگی، نقش مهمی در شکل گیری و پایداری شعله دارند. این نوع شعله در برخی کاربردهای صنعتی و فرایندهایی که نیاز به شعله پایدار و قابل کنترل دارند، مورد استفاده قرار می گیرد.
شعله آبی
شعله آبی معمولاً نشانه احتراق مناسب سوخت های گازی و وجود شرایط نسبتاً مطلوب برای ترکیب سوخت و هوا است. در این حالت، به دلیل احتراق بهتر، معمولاً دوده و ذرات حاصل از احتراق ناقص کمتر تولید می شود. البته رنگ شعله به تنهایی معیار قطعی برای ارزیابی سلامت سیستم نیست و عواملی مانند نوع سوخت، طراحی مشعل و شرایط احتراق نیز باید بررسی شوند.
شعله زرد یا زرد-نارنجی
شعله زرد یا زرد-نارنجی معمولاً در اثر وجود ذرات داغ کربنی در شعله ایجاد می شود و می تواند نشانه اختلاط ناکافی سوخت و هوا یا شرایط نامناسب احتراق باشد. در برخی مشعل ها و سوخت های مایع، مشاهده چنین رنگی می تواند طبیعی تر باشد، اما تغییر غیرعادی رنگ شعله، ایجاد دوده یا ناپایداری آن می تواند نشان دهنده نیاز به تنظیم یا سرویس تجهیزات باشد.
شعله کوتاه و فشرده
در این نوع، شعله طول نسبتاً کمی دارد و بخش عمده احتراق در نزدیکی دهانه خروجی انجام می شود. این ویژگی معمولاً در سیستم هایی که فضای محدودی برای تشکیل شعله دارند یا به انتقال حرارت متمرکز نیاز دارند، اهمیت پیدا می کند. طراحی هد احتراق، سرعت جریان و نسبت سوخت به هوا از عوامل مؤثر بر شکل گیری چنین شعله ای هستند.
شعله بلند و پخش شونده
شعله بلند، طول بیشتری دارد و انرژی حرارتی را در محدوده وسیع تری از محفظه احتراق توزیع می کند. این ویژگی در برخی کوره ها و تجهیزات صنعتی که به توزیع تدریجی تر حرارت نیاز دارند، مفید است. شکل و طول شعله باید با هندسه محفظه احتراق و نوع کاربرد هماهنگ باشد؛ زیرا برخورد نامناسب شعله با دیواره های محفظه می تواند موجب افزایش دمای موضعی و کاهش عمر تجهیزات شود.
شعله پایدار و ناپایدار
از نظر وضعیت عملکرد نیز می توان شعله ها را به پایدار و ناپایدار تقسیم کرد. شعله پایدار در محدوده طراحی شده، بدون خاموش شدن، پس زدگی یا جدا شدن از محل تشکیل خود به کار ادامه می دهد. در مقابل، نوسان شعله، خاموش شدن مکرر، جدا شدن شعله از هد یا برگشت شعله می تواند نشانه وجود مشکل در نسبت سوخت و هوا، فشار سوخت، جریان هوا یا تنظیمات سیستم باشد. به همین دلیل، پایداری شعله یکی از شاخص های مهم در ارزیابی عملکرد صحیح تجهیزات احتراقی محسوب می شود.
برای پخت حجم بالای برنج در رستورانها، تهیه غذای باکیفیت به تجهیزاتی مانند اجاق پلوپز صنعتی نیاز دارد که با قدرت حرارتی مناسب امکان پخت سریع و یکنواخت برنج را فراهم میکند. این اجاقها معمولاً به مشعلهای پرقدرت مجهز هستند و بسته به مدل میتوانند بهصورت تکشعله یا چندشعله و با کوره یا بدون کوره تولید شوند؛ به همین دلیل انتخاب مشعل مناسب در عملکرد، مصرف سوخت و راندمان حرارتی اجاق پلوپز اهمیت زیادی دارد.
نحوه عملکرد مشعل
عملکرد این تجهیز بر پایه ترکیب سوخت و هوا و ایجاد احتراق کنترل شده است. بسته به نوع سوخت و طراحی سیستم، مراحل عملکرد می تواند کمی متفاوت باشد، اما روند کلی معمولاً به شکل زیر انجام می شود.
- ورود سوخت: سوخت مورد استفاده مانند گاز، گازوئیل یا مازوت از مسیر مربوطه وارد دستگاه می شود. تجهیزات کنترلی، میزان و فشار سوخت را تنظیم می کنند.
- تأمین هوای احتراق: هوای مورد نیاز از طریق فن یا به کمک مکش طبیعی وارد محفظه احتراق می شود. مقدار هوا باید متناسب با میزان سوخت تنظیم شود.
- اختلاط سوخت و هوا: سوخت و هوا در بخش احتراق با یکدیگر ترکیب می شوند تا مخلوط مناسبی برای ایجاد شعله شکل بگیرد.
- ایجاد جرقه و تشکیل شعله: سیستم جرقه زن، انرژی لازم برای شروع احتراق را فراهم می کند. پس از تشکیل شعله، سنسور شعله وجود و پایداری آن را بررسی می کند.
- تولید و انتقال حرارت: با ادامه احتراق، انرژی موجود در سوخت به حرارت تبدیل شده و این حرارت به دیگ، کوره یا تجهیز مصرف کننده منتقل می شود.
- کنترل و تنظیم عملکرد: سیستم کنترل به طور مداوم شرایط کار را مدیریت می کند و در صورت نیاز، میزان سوخت و هوا را تغییر می دهد. در صورت بروز شرایط غیرعادی مانند خاموش شدن شعله یا اختلال در تأمین سوخت، سیستم ایمنی می تواند جریان سوخت را قطع کند.
روش های تبدیل سوخت به انرژی در مشعل ها
در این تجهیزات، انرژی شیمیایی موجود در سوخت از طریق فرایند احتراق به انرژی حرارتی تبدیل می شود. نحوه این تبدیل با توجه به نوع سوخت، طراحی سیستم و روش اختلاط سوخت و هوا متفاوت است. مهم ترین روش ها عبارت اند از:
- احتراق سوخت گازی: در سیستم های گازسوز، گاز با مقدار مشخصی از هوای مورد نیاز ترکیب شده و پس از ایجاد جرقه، می سوزد. انرژی شیمیایی گاز در جریان احتراق به حرارت تبدیل شده و برای گرم کردن آب، بخار، روغن یا هوای فرایندی مورد استفاده قرار می گیرد.
- احتراق سوخت مایع: در مدل های گازوئیل سوز و مازوت سوز، ابتدا سوخت مایع توسط نازل به ذرات بسیار ریز تبدیل می شود. این ذرات با هوای احتراق مخلوط شده و پس از اشتعال، انرژی شیمیایی سوخت به انرژی حرارتی تبدیل می شود. کیفیت پاشش و اختلاط سوخت و هوا تأثیر زیادی بر کامل بودن احتراق دارد.
- احتراق ترکیبی سوخت و هوا: در تمام فرایندهای احتراق، تأمین مقدار مناسب اکسیژن اهمیت دارد. ترکیب صحیح سوخت و هوا باعث می شود بخش بیشتری از انرژی موجود در سوخت آزاد شود و حرارت بیشتری با مصرف سوخت کمتر تولید شود. در مقابل، کمبود یا بیش ازحد بودن هوا می تواند موجب احتراق ناقص، کاهش راندمان و افزایش آلاینده ها شود.
- انتقال انرژی حرارتی به تجهیز: حرارت تولیدشده در شعله مستقیماً یا از طریق سطوح انتقال حرارت به تجهیز مصرف کننده منتقل می شود. برای مثال، در دیگ بخار انرژی حرارتی برای تبدیل آب به بخار و در دیگ آب گرم برای افزایش دمای آب استفاده می شود. بنابراین، عملکرد مؤثر سیستم تنها به تولید شعله وابسته نیست و انتقال مناسب حرارت نیز در میزان بازده نهایی اهمیت دارد.
تجهیزات و قطعات مشعل موتورخانه
هر مشعل موتورخانه از مجموعه ای از قطعات مکانیکی، الکتریکی، کنترلی و ایمنی تشکیل شده است که هماهنگ با یکدیگر فرایند تأمین سوخت، ورود هوا، ایجاد شعله و کنترل احتراق را انجام می دهند. آشنایی با وظیفه هر یک از این اجزا برای انتخاب، نصب، سرویس و عیب یابی سیستم اهمیت دارد.
- الکتروموتور مشعل موتورخانه: الکتروموتور نیروی مورد نیاز برای به حرکت درآوردن فن و پروانه را تأمین می کند. عملکرد صحیح موتور بر میزان هوای ورودی و در نتیجه کیفیت احتراق تأثیر مستقیم دارد. خرابی یا کاهش توان موتور می تواند باعث اختلال در عملکرد سیستم شود.
- شیر قطع کننده دستی: این شیر برای قطع جریان سوخت به صورت دستی استفاده می شود و معمولاً در مسیر ورودی سوخت نصب می شود. هنگام تعمیرات، سرویس یا شرایط اضطراری می توان با بستن آن، جریان سوخت را متوقف کرد.
- شیر برقی: شیر برقی وظیفه کنترل خودکار جریان سوخت را بر عهده دارد. این قطعه بر اساس فرمان رله کنترل باز یا بسته می شود و در شرایطی مانند خاموش شدن شعله یا بروز خطا، می تواند جریان سوخت را قطع کند.
- فیلتر مشعل: فیلتر برای جلوگیری از ورود ذرات، آلودگی ها و ناخالصی های موجود در سوخت به بخش های حساس سیستم استفاده می شود. تمیز بودن فیلتر برای حفظ جریان مناسب سوخت و عملکرد صحیح نازل و سایر قطعات اهمیت دارد.
- رله کنترل: رله کنترل یا کنترلر مشعل، عملکرد بخش های مختلف را طبق یک ترتیب مشخص مدیریت می کند. این قطعه مراحل راه اندازی، جرقه زنی، تشکیل شعله و ادامه کار را کنترل کرده و در صورت تشخیص شرایط غیرعادی، فرمان توقف سیستم را صادر می کند.
- ترانس جرقه: ترانس جرقه ولتاژ مورد نیاز برای ایجاد جرقه بین الکترودها را تأمین می کند. این جرقه انرژی اولیه لازم برای اشتعال سوخت و تشکیل شعله را فراهم می کند.
- الکترود جرقه: الکترود جرقه در محل تشکیل شعله قرار دارد و با دریافت ولتاژ بالا از ترانس، جرقه ایجاد می کند. فاصله و موقعیت صحیح الکترودها برای ایجاد جرقه مناسب و شروع مطمئن احتراق اهمیت دارد.
- فن با پروانه هوا مشعل موتورخانه: فن و پروانه وظیفه تأمین و هدایت هوای مورد نیاز برای احتراق را بر عهده دارند. چرخش پروانه باعث ایجاد جریان هوا و ورود مقدار مناسب اکسیژن به ناحیه احتراق می شود. سلامت و تمیزی این بخش بر کیفیت شعله و راندمان سیستم تأثیرگذار است.
- دمپر تنظیم هوا: دمپر میزان هوای ورودی به محفظه احتراق را تنظیم می کند. تنظیم صحیح آن باعث ایجاد نسبت مناسب بین سوخت و هوا شده و می تواند به احتراق کامل تر و کاهش مصرف سوخت کمک کند.
- شعله پخش کن: شعله پخش کن در قسمت انتهایی مجموعه احتراق قرار دارد و وظیفه آن شکل دهی و هدایت جریان سوخت و هوا و ایجاد الگوی مناسب شعله است. طراحی و تنظیم صحیح آن به پایداری شعله و انتقال بهتر حرارت کمک می کند.
- پرشر سوئیچ هوا: پرشر سوئیچ هوا، فشار یا جریان هوای ایجادشده توسط فن را کنترل می کند. این قطعه به عنوان یکی از تجهیزات ایمنی، در صورت کافی نبودن هوای احتراق می تواند از ادامه فعالیت سیستم جلوگیری کرده و فرمان خطا صادر کند.
- چشم الکتریک و میله یونیزاسیون: چشم الکتریک و میله یونیزاسیون برای تشخیص وجود شعله به کار می روند. چشم الکتریک معمولاً با دریافت نور شعله وضعیت احتراق را بررسی می کند، در حالی که میله یونیزاسیون با تشخیص جریان یونیزاسیون ایجادشده در شعله، وجود آن را تأیید می کند. در صورت تشکیل نشدن یا خاموش شدن شعله، سیستم کنترل می تواند جریان سوخت را قطع کند تا از تجمع سوخت و ایجاد شرایط خطرناک جلوگیری شود.
نحوه انتخاب ظرفیت مشعل
انتخاب ظرفیت مناسب، یکی از مهم ترین مراحل طراحی و خرید تجهیزات احتراقی موتورخانه است. ظرفیت باید متناسب با نیاز حرارتی تجهیز مصرف کننده مانند دیگ آب گرم، دیگ بخار یا دیگ روغن داغ انتخاب شود. ظرفیت کمتر از نیاز باعث تأمین نشدن حرارت کافی و کارکرد مداوم دستگاه می شود، در حالی که ظرفیت بیش از حد می تواند موجب افزایش دفعات خاموش و روشن شدن، کاهش راندمان و مصرف سوخت بیشتر شود. برای انتخاب صحیح ظرفیت، معمولاً عوامل زیر بررسی می شوند.
- ظرفیت دیگ یا تجهیز حرارتی: ظرفیت حرارتی مورد نیاز مصرف کننده، مهم ترین معیار انتخاب است و باید با ظرفیت خروجی مشعل هماهنگ باشد.
- نوع سوخت: گاز، گازوئیل و مازوت از نظر ارزش حرارتی و شرایط احتراق تفاوت دارند و انتخاب مشعل باید بر اساس سوخت در دسترس انجام شود.
- راندمان دیگ: تمام انرژی سوخت به حرارت مفید تبدیل نمی شود؛ بنابراین راندمان تجهیز باید در محاسبات ظرفیت مورد نیاز در نظر گرفته شود.
- شرایط محل نصب: ارتفاع از سطح دریا، دمای محیط و میزان اکسیژن موجود می توانند بر عملکرد احتراق و ظرفیت واقعی تأثیر بگذارند.
- فشار و شرایط تأمین سوخت: به ویژه در مدل های گازسوز، فشار و دبی گاز ورودی باید با مشخصات مشعل مطابقت داشته باشد.
- محدوده کاری: بهتر است ظرفیت انتخاب شده با محدوده تنظیم دستگاه هماهنگ باشد تا امکان کارکرد پایدار در شرایط مختلف فراهم شود.
در نهایت، ظرفیت مشعل نباید صرفاً بر اساس متراژ ساختمان یا به صورت تقریبی انتخاب شود؛ بلکه باید بر مبنای بار حرارتی واقعی و مشخصات دیگ تعیین شود. برای انتخاب دقیق، بررسی پلاک دیگ، ظرفیت حرارتی، فشار محفظه احتراق و شرایط سوخت رسانی توسط متخصص تأسیسات توصیه می شود.
تنظیم سوخت و هوای مشعل
تنظیم صحیح سوخت و هوای احتراق یکی از مهم ترین عوامل در عملکرد مناسب تجهیزات حرارتی است. برای ایجاد احتراق کامل، باید مقدار هوای ورودی با میزان سوخت مصرفی هماهنگ باشد. کمبود هوا می تواند باعث احتراق ناقص، تولید دوده و افزایش مونوکسیدکربن شود؛ در مقابل، ورود بیش از اندازه هوا نیز بخشی از حرارت را از طریق گازهای خروجی هدر داده و می تواند راندمان سیستم را کاهش دهد.
در مشعل های گازسوز، میزان سوخت معمولاً از طریق شیرهای کنترلی و فشار گاز تنظیم می شود و هوای احتراق نیز با استفاده از دمپر و در برخی مدل ها با کنترل سرعت فن تنظیم می شود. در مدل های گازوئیل سوز و مازوت سوز، علاوه بر میزان هوا، فشار سوخت و کیفیت پاشش از نازل نیز اهمیت زیادی دارد. در سیستم های دوگانه سوز و سه گانه سوز نیز تنظیمات باید متناسب با هر نوع سوخت انجام شود.
برای تشخیص کیفیت احتراق، صرفاً مشاهده رنگ شعله کافی نیست. در سرویس تخصصی معمولاً پارامترهایی مانند اکسیژن، مونوکسیدکربن، دی اکسیدکربن و دمای گازهای خروجی با تجهیزات اندازه گیری بررسی می شوند. هدف از این تنظیمات، دستیابی به شعله پایدار، احتراق مناسب، مصرف سوخت بهینه و حداقل آلایندگی است.
خرید مشعل برای دیگ بخار
انتخاب و خرید مشعل مناسب برای دیگ بخار اهمیت زیادی دارد؛ زیرا عملکرد این تجهیز مستقیماً بر سرعت تولید بخار، مصرف سوخت، راندمان و پایداری عملکرد دیگ تأثیر می گذارد. هنگام خرید نباید تنها به ظرفیت اسمی توجه کرد و لازم است مشخصات دیگ و شرایط کاری به صورت هم زمان بررسی شوند.
- ظرفیت حرارتی: ظرفیت مشعل باید با ظرفیت دیگ بخار و میزان حرارت مورد نیاز آن متناسب باشد. انتخاب ظرفیت کمتر می تواند باعث کاهش توان تولید بخار شود و ظرفیت بیش از اندازه نیز ممکن است موجب خاموش و روشن شدن مکرر و کاهش راندمان شود. ظرفیت مناسب باید بر اساس مشخصات فنی دیگ و بار حرارتی مورد نیاز تعیین شود.
- نوع سوخت: پیش از خرید باید مشخص شود که سوخت مورد استفاده گاز، گازوئیل، مازوت یا ترکیبی از آن ها است. در محل هایی که احتمال محدودیت یا قطعی یک سوخت وجود دارد، استفاده از مدل های دوگانه سوز یا در برخی کاربردها سه گانه سوز می تواند انعطاف پذیری بیشتری ایجاد کند.
- فشار محفظه احتراق: یکی از مشخصات مهم هنگام انتخاب، توانایی مشعل برای غلبه بر فشار محفظه احتراق دیگ است. ظرفیت حرارتی به تنهایی برای انتخاب کافی نیست و باید منحنی عملکرد دستگاه از نظر ظرفیت و فشار محفظه احتراق با مشخصات دیگ مطابقت داشته باشد.
- راندمان و میزان مصرف سوخت: مدل مناسب باید بتواند با مصرف منطقی سوخت، حرارت مورد نیاز دیگ را تأمین کند. کیفیت طراحی هد احتراق، فن، سیستم کنترل سوخت و هوا و قابلیت تنظیم شعله از عواملی هستند که بر راندمان نهایی تأثیر می گذارند.
- سیستم کنترل و ایمنی: وجود تجهیزاتی مانند رله کنترل، پرشر سوئیچ هوا، سنسور تشخیص شعله، شیرهای ایمنی و سیستم جرقه زنی مناسب برای عملکرد مطمئن اهمیت دارد. این تجهیزات باید متناسب با ساختار دیگ بخار و الزامات ایمنی سیستم انتخاب شوند.
- کیفیت ساخت و خدمات پس از فروش: در خرید برای کاربردهای صنعتی، علاوه بر مشخصات فنی، کیفیت قطعات، امکان تأمین قطعات یدکی، سهولت سرویس و دسترسی به خدمات فنی نیز اهمیت دارد. انتخاب محصول از یک تأمین کننده معتبر می تواند در کاهش هزینه های تعمیرات و توقف خط تولید مؤثر باشد.
ملاک های انتخاب مشعل مناسب برای هر شهر و اقلیم
شرایط اقلیمی و موقعیت جغرافیایی محل نصب می تواند بر عملکرد سیستم احتراق تأثیر بگذارد. عواملی مانند ارتفاع از سطح دریا، دمای محیط، فشار هوا و شرایط آب وهوایی بر میزان اکسیژن در دسترس و عملکرد فن و مشعل اثر می گذارند. به همین دلیل، انتخاب یک مدل یکسان برای تمام شهرها بدون در نظر گرفتن شرایط محل نصب، همیشه نتیجه مطلوبی نخواهد داشت.
ارتفاع شهر از سطح دریا
با افزایش ارتفاع، فشار و چگالی هوا کاهش پیدا می کند و در نتیجه اکسیژن کمتری در حجم مشخصی از هوا وجود خواهد داشت. این موضوع می تواند بر ظرفیت واقعی و کیفیت احتراق اثر بگذارد. بنابراین برای شهرهای مرتفع، باید ظرفیت و تنظیمات دستگاه متناسب با شرایط ارتفاعی محل انتخاب و تنظیم شود.
دمای محیط
دمای هوا نیز بر چگالی آن تأثیر می گذارد. در مناطق بسیار سرد یا گرم، شرایط هوای ورودی با شرایط استاندارد متفاوت است و می تواند عملکرد فن و فرایند احتراق را تحت تأثیر قرار دهد. در این مناطق، مشخصات فنی و محدوده عملکرد سازنده باید با دمای محیط تطبیق داده شود.
شرایط آب و هوایی و محیط نصب
رطوبت، گردوغبار و شرایط محیطی نیز در انتخاب تجهیزات اهمیت دارند. در مناطق خشک و غبارآلود، استفاده از فیلتر مناسب و سرویس منظم مسیر هوای ورودی اهمیت بیشتری دارد. در مناطق مرطوب نیز حفاظت مناسب از قطعات الکتریکی و جلوگیری از خوردگی می تواند به افزایش عمر تجهیزات کمک کند.
فشار و کیفیت سوخت
فشار و پایداری سوخت ورودی، به خصوص در مدل های گازسوز، باید با نیاز دستگاه مطابقت داشته باشد. در مناطقی که محدودیت یا نوسان در تأمین گاز وجود دارد، استفاده از سیستم های دوگانه سوز می تواند امکان استفاده از سوخت جایگزین را فراهم کند.
تنظیم مشعل متناسب با اقلیم
پس از انتخاب مدل مناسب، تنظیم نسبت سوخت و هوا نیز باید بر اساس شرایط واقعی محل انجام شود. تنظیم نهایی بهتر است با استفاده از آنالایزر احتراق و بررسی پارامترهایی مانند اکسیژن، مونوکسیدکربن و دمای دود انجام شود. به این ترتیب می توان ضمن حفظ پایداری شعله، از مصرف بیش از حد سوخت و احتراق ناقص جلوگیری کرد.
خرید مشعل مناسب و کارآمد
برای خرید یک مشعل مناسب، ابتدا باید ظرفیت حرارتی، نوع دیگ یا تجهیز گرمایشی، نوع سوخت و شرایط کاری سیستم مشخص شود. ظرفیت دستگاه باید با نیاز حرارتی دیگ هماهنگ باشد و علاوه بر ظرفیت اسمی، فشار محفظه احتراق و محدوده عملکرد نیز بررسی شود. همچنین انتخاب بین مدل های گازسوز، گازوئیل سوز، مازوت سوز، دوگانه سوز یا سه گانه سوز باید بر اساس نوع و دسترسی به سوخت انجام گیرد. کیفیت فن و الکتروموتور، سیستم کنترل، تجهیزات ایمنی، قابلیت تنظیم سوخت و هوا و کیفیت قطعات نیز از عوامل مهم در انتخاب محصول مناسب هستند.
در کنار مشخصات فنی، هنگام خرید باید به راندمان احتراق، میزان مصرف سوخت، دسترسی به قطعات یدکی، خدمات نصب و تعمیر و اعتبار تولیدکننده یا تأمین کننده نیز توجه داشت. یک محصول کارآمد لزوماً ارزان ترین گزینه نیست؛ بلکه باید بتواند با مصرف بهینه سوخت، حرارت مورد نیاز سیستم را به صورت پایدار و ایمن تأمین کند. تطبیق مشخصات فنی دستگاه با دیگ و شرایط محل نصب، مهم ترین گام برای خریدی مطمئن و جلوگیری از هزینه های اضافی در آینده است.
قیمت انواع مشعل موتورخانه
قیمت مشعل موتورخانه به عوامل مختلفی مانند نوع سوخت، ظرفیت حرارتی، برند، کیفیت قطعات، سیستم کنترل و تعداد سوخت های قابل استفاده بستگی دارد. به همین دلیل نمی توان برای تمام مدل ها قیمت یکسانی تعیین کرد. معمولاً مدل های گازسوز به دلیل ساختار ساده تر، هزینه متفاوتی نسبت به مدل های گازوئیل سوز، مازوت سوز و چندگانه سوز دارند.
مشعل های گازسوز معمولاً ساختار ساده تری دارند و قیمت آن ها به ظرفیت، تجهیزات کنترلی و کیفیت قطعات وابسته است.
در مدل های گازوئیل سوز، وجود پمپ، نازل، فیلتر و تجهیزات مربوط به سوخت مایع بر قیمت نهایی تأثیر می گذارد. مدل های مازوت سوز نیز به دلیل نیاز به تجهیزاتی مانند پیش گرم کن، پمپ مناسب و سیستم انتقال سوخت سنگین، معمولاً ساختار پیچیده تری دارند. در مدل های دوگانه سوز و سه گانه سوز، وجود چند مدار سوخت و تجهیزات کنترلی بیشتر باعث افزایش قیمت نسبت به مدل های تک سوخت می شود. البته این افزایش هزینه می تواند در پروژه هایی که به امکان استفاده از سوخت جایگزین نیاز دارند، از نظر بهره برداری توجیه پذیر باشد.
از دیگر عوامل مؤثر بر قیمت می توان به ظرفیت مشعل، محدوده تنظیم شعله، کیفیت الکتروموتور و فن، تجهیزات ایمنی، نوع رله کنترل، برند قطعات، شرایط بازار و خدمات پس از فروش اشاره کرد. بنابراین هنگام بررسی قیمت، بهتر است مشخصات فنی و هزینه های نصب، راه اندازی، سرویس و تأمین قطعات یدکی نیز در نظر گرفته شود.
در نهایت، بهترین گزینه لزوماً ارزان ترین محصول نیست؛ بلکه باید مدلی انتخاب شود که ظرفیت و مشخصات آن با دیگ و شرایط موتورخانه مطابقت داشته باشد و در کنار قیمت خرید مناسب، مصرف سوخت و هزینه های نگهداری قابل قبولی نیز داشته باشد.
