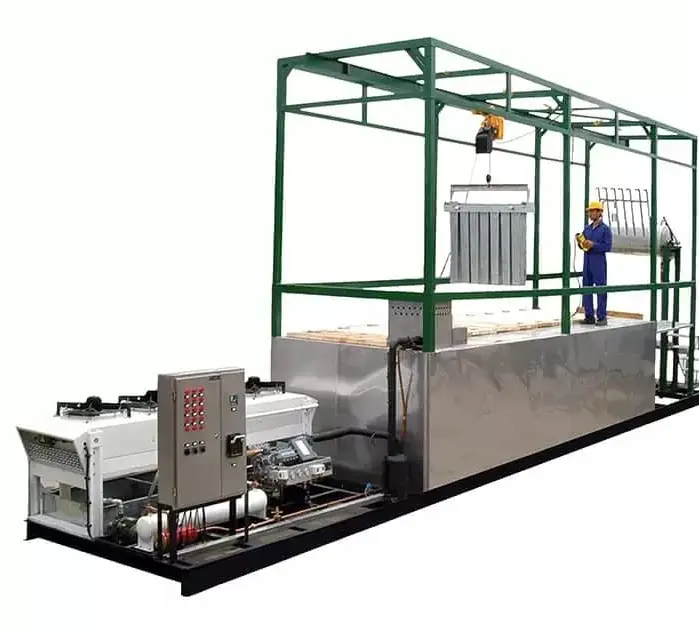

ساخت یخساز قالبی | اصول مهندسی و انتخاب مواد اولیه

ساخت یخساز قالبی تنها به مونتاژ چند قطعه و راه‌اندازی یک سیستم سرمایشی محدود نمی شود، بلکه فرآیندی مهندسی شده است که از مرحله طراحی آغاز شده و با کنترل کیفیت نهایی به پایان می‌رسد. هرچه طراحی دستگاه دقیق‌تر و قطعات به کاررفته باکیفیت‌تر باشند، عملکرد نهایی دستگاه از نظر راندمان، مصرف انرژی و طول عمر نیز مطلوب‌تر خواهد بود.

امروزه تولیدکنندگان معتبر با بهره گیری از نرم افزارهای طراحی، تجهیزات پیشرفته و استانداردهای صنعتی تلاش می کنند دستگاه‌هایی تولید کنند که علاوه بر عملکرد پایدار، هزینه‌های تعمیر و نگهداری کمتری نیز داشته باشند. در این مقاله با مراحل طراحی، انتخاب قطعات، فرآیند ساخت و فناوری‌های مورد استفاده در تولید یخسازهای قالبی آشنا می شویم.

اصول مهندسی در طراحی یخساز قالبی

پایه و اساس ساخت یک یخساز قالبی باکیفیت، طراحی مهندسی صحیح است. پیش از آغاز فرآیند تولید، ظرفیت مورد نیاز دستگاه، شرایط محیطی محل نصب، نوع سیستم تبرید و نحوه گردش آب به دقت بررسی می‌شود. این اطلاعات به مهندسان کمک می‌کند تا ابعاد دستگاه، ظرفیت تجهیزات سرمایشی و نحوه استقرار قطعات را به بهترین شکل تعیین کنند.

در طراحی اصولی، تلاش می‌شود مسیر حرکت مبرد و آب به گونه ای انتخاب شود که کمترین افت انرژی ایجاد شود. همچنین محل قرارگیری کمپرسور، کندانسور، اواپراتور و تجهیزات کنترلی به شکلی طراحی می‌شود که دسترسی برای سرویس و تعمیرات نیز آسان باشد. توجه به این جزئیات باعث افزایش راندمان دستگاه و کاهش استهلاک قطعات در طول سال‌های بهره برداری خواهد شد.

انتخاب مواد اولیه و قطعات در ساخت یخساز قالبی

کیفیت مواد اولیه تأثیر مستقیمی بر دوام و عملکرد دستگاه دارد. به همین دلیل تولیدکنندگان معتبر از قطعات استاندارد و مواد اولیه مقاوم در برابر رطوبت، خوردگی و تغییرات دمایی استفاده می‌کنند. بدنه دستگاه معمولاً از ورق‌های فلزی مقاوم با پوشش ضدزنگ یا استیل ساخته می‌شود تا در محیط های مرطوب دچار آسیب نشود. استفاده از عایق‌های حرارتی مناسب نیز از هدررفت انرژی جلوگیری کرده و باعث افزایش بازده سیستم سرمایشی می شود.

در بخش تبرید، انتخاب کمپرسور، کندانسور و اواپراتور متناسب با ظرفیت طراحی شده اهمیت زیادی دارد. علاوه بر این، استفاده از شیرآلات، لوله‌ها، اتصالات و تجهیزات کنترلی استاندارد موجب افزایش ایمنی، کاهش احتمال نشتی و عملکرد پایدار دستگاه خواهد شد.

مراحل ساخت یخساز قالبی

در ساخت یخساز قالبی، مراحل تولید تنها به مونتاژ قطعات محدود نمی‌شود، بلکه مجموعه‌ای از فرآیندهای مهندسی و کنترل کیفیت را شامل می‌شود که در نهایت به تولید دستگاهی با عملکرد پایدار و راندمان بالا منجر می شود. در ادامه مهم‌ترین مراحل ساخت یخساز قالبی را بررسی می‌کنیم.

• طراحی و مهندسی دستگاه: نخستین مرحله، طراحی مهندسی یخساز قالبی است. در این بخش، ظرفیت تولید یخ، نوع سیستم تبرید، ابعاد دستگاه، محل قرارگیری قطعات و مسیر گردش مبرد و آب مشخص می شود. طراحی اصولی باعث می‌شود دستگاه ضمن تولید یخ با کیفیت، مصرف انرژی بهینه‌ای داشته باشد و دسترسی به قطعات برای سرویس و تعمیرات نیز آسان باشد.
• ساخت شاسی و بدنه: پس از تکمیل طراحی، ساخت شاسی آغاز می شود. شاسی باید از استحکام کافی برخوردار باشد تا بتواند وزن تجهیزات و لرزش‌های ناشی از عملکرد کمپرسور را تحمل کند. سپس بدنه دستگاه با استفاده از ورق های فلزی یا استیل برش خورده، خم کاری و مونتاژ می شود. در این مرحله، کیفیت جوشکاری و دقت در مونتاژ نقش مهمی در افزایش دوام دستگاه دارند.
• نصب سیستم تبرید: در این مرحله، تجهیزات اصلی سیکل تبرید شامل کمپرسور، کندانسور، اواپراتور، شیر انبساط و سایر قطعات سرمایشی روی شاسی نصب می‌شوند. انتخاب محل مناسب برای هر یک از این تجهیزات، علاوه بر بهبود عملکرد دستگاه، انجام سرویس‌های دوره ای را نیز ساده‌تر می‌کند.
• اجرای لوله کشی و مدار مبرد: پس از نصب تجهیزات سرمایشی، لوله کشی مدار تبرید انجام می‌شود. تمامی اتصالات باید با دقت بالا اجرا شوند تا از نشتی مبرد جلوگیری شود. همچنین مسیر عبور مبرد به گونه ای طراحی می‌شود که انتقال حرارت با بیشترین راندمان و کمترین افت فشار انجام گیرد.
• نصب سیستم برق و کنترل: در ادامه، تابلو برق، سیم کشی، سنسورها، تجهیزات حفاظتی و سیستم کنترل دستگاه نصب می‌شوند. این بخش وظیفه کنترل عملکرد کمپرسور، تنظیم دمای سیستم، مدیریت فرآیند یخ‌سازی و حفاظت از تجهیزات در برابر نوسانات یا اضافه بار را بر عهده دارد.
• نصب قالب‌ها و سیستم گردش آب: یکی از مراحل مهم ساخت یخساز قالبی، نصب قالب‌های تولید یخ و تجهیزات مربوط به گردش آب است. آب باید به صورت یکنواخت در اطراف قالب‌ها جریان داشته باشد تا تمامی قالب ها در مدت زمان مشخص و با کیفیت یکسان منجمد شوند. طراحی صحیح این بخش تأثیر مستقیمی بر کیفیت و سرعت تولید یخ دارد.
• تست و کنترل کیفیت: پس از تکمیل مونتاژ، دستگاه وارد مرحله آزمایش می‌شود. در این بخش، مدار تبرید از نظر نشتی بررسی شده و عملکرد کمپرسور، تجهیزات برقی، سیستم کنترل و فرآیند تولید یخ مورد ارزیابی قرار می‌گیرد. همچنین میزان مصرف انرژی، یکنواختی تشکیل یخ و عملکرد مداوم دستگاه در شرایط کاری مختلف آزمایش می‌شود تا از آماده بودن دستگاه برای بهر‌ه‌برداری اطمینان حاصل شود.
• آماده‌سازی برای بهره برداری: در آخرین مرحله، پس از تأیید نتایج آزمون‌ها، دستگاه تمیزکاری شده، تنظیمات نهایی روی آن اعمال می‌شود و برای بسته بندی و ارسال آماده خواهد شد. ثبت مشخصات فنی، انجام بازبینی نهایی و اطمینان از عملکرد صحیح تمامی بخش‌ها، آخرین اقداماتی هستند که پیش از خروج یخساز قالبی از کارخانه انجام می‌شوند.

استانداردهای مهم در ساخت یخساز قالبی

رعایت استانداردهای فنی در ساخت یخساز قالبی، تأثیر مستقیمی بر کیفیت، ایمنی، راندمان و طول عمر دستگاه دارد. تولیدکنندگان معتبر با رعایت این استانداردها، دستگاهی با عملکرد پایدار و قابل اعتماد تولید می‌کنند.

• استانداردهای سیستم تبرید: سیستم تبرید باید بر اساس اصول مهندسی طراحی و اجرا شود تا انتقال حرارت به بهترین شکل انجام گیرد. انتخاب صحیح تجهیزات سرمایشی و اجرای دقیق مدار تبرید، راندمان دستگاه را افزایش داده و از بروز نشتی یا افت عملکرد جلوگیری می‌کند.
• استانداردهای ایمنی تجهیزات برقی: تمامی تجهیزات برقی، سیم کشی و تابلو کنترل باید مطابق استانداردهای ایمنی نصب شوند. استفاده از تجهیزات حفاظتی مناسب، خطرات ناشی از نوسانات برق و اتصال کوتاه را کاهش داده و ایمنی دستگاه را افزایش‌می دهد.
• استانداردهای کیفیت جوشکاری و مونتاژ: کیفیت جوشکاری و دقت در مونتاژ، استحکام بدنه و شاسی دستگاه را تضمین می‌کند. همچنین اجرای صحیح اتصالات، احتمال نشتی در مدار تبرید و سیستم گردش آب را به حداقل می‌رساند.
• استانداردهای بهداشتی: در ساخت یخساز قالبی باید از مواد مقاوم در برابر زنگ زدگی و قطعات قابل شست‌وشو استفاده شود. رعایت این اصول به حفظ کیفیت آب و تولید یخ سالم کمک می‌کند.
• استانداردهای مصرف انرژی: استفاده از تجهیزات کم‌مصرف، عایق‌کاری مناسب و طراحی بهینه سیستم تبرید، موجب کاهش مصرف برق و افزایش بهره وری دستگاه می‌شود.
• استانداردهای کنترل کیفیت: پیش از تحویل دستگاه، عملکرد تمامی بخش‌ها از جمله مدار تبرید، تجهیزات برقی، سیستم کنترل و فرآیند تولید یخ مورد آزمایش قرار می‌گیرد تا از عملکرد صحیح و آماده بودن دستگاه برای بهره‌برداری اطمینان حاصل شود.

فناوری های جدید در ساخت یخسازهای قالبی

پیشرفت فناوری باعث شده است فرآیند ساخت یخسازهای قالبی با دقت و کیفیت بیشتری انجام شود. استفاده از تجهیزات مدرن و روش های نوین تولید، علاوه بر افزایش راندمان دستگاه، موجب کاهش مصرف انرژی و افزایش طول عمر آن نیز شده است.

• طراحی سه بعدی: امروزه بسیاری از تولیدکنندگان از نرم افزارهای طراحی سه بعدی برای طراحی قطعات و شبیه سازی عملکرد دستگاه استفاده می‌کنند. این روش باعث کاهش خطاهای طراحی و بهبود فرآیند ساخت می‌شود.
• تجهیزات برش و مونتاژ دقیق: استفاده از دستگاه‌های برش CNC و تجهیزات پیشرفته مونتاژ، دقت ساخت قطعات را افزایش داده و کیفیت نهایی بدنه و شاسی دستگاه را بهبود می‌بخشد.
• سیستم های کنترل هوشمند: کنترلرهای دیجیتال و PLC امکان مدیریت دقیق فرآیند یخ سازی، کنترل دما و حفاظت از تجهیزات را فراهم می‌کنند. این سیستم‌ها عملکرد دستگاه را پایدارتر و بهره‌برداری از آن را آسان‌تر می‌سازند.
• مبردها و تجهیزات کم مصرف: به کارگیری مبردهای جدید و تجهیزات با راندمان بالا، موجب کاهش مصرف انرژی و افزایش بازده سیستم تبرید می‌شود. این فناوری ها علاوه بر کاهش هزینه‌های بهره‌برداری، اثرات زیست محیطی کمتری نیز دارند.
• پایش و عیب یابی هوشمند: در برخی یخسازهای پیشرفته، سنسورها و سیستم‌های پایش هوشمند به صورت مداوم وضعیت عملکرد دستگاه را بررسی می‌کنند. این قابلیت به تشخیص سریع ایرادات، کاهش زمان توقف دستگاه و برنامه ریزی بهتر برای سرویس و نگهداری کمک می‌کند.

مهم ترین چالش های تولید یخساز قالبی

تولید یخساز قالبی نیازمند دقت بالا در طراحی، انتخاب قطعات و فرآیند مونتاژ است. هرگونه ضعف در این مراحل می تواند بر عملکرد و دوام دستگاه تأثیر منفی بگذارد. مهم‌ترین چالش های ساخت این تجهیزات عبارت اند از:

• انتخاب قطعات باکیفیت: استفاده از کمپرسور، کندانسور، اواپراتور و سایر قطعات استاندارد، نقش مهمی در عملکرد دستگاه دارد. انتخاب قطعات نامناسب می‌تواند باعث کاهش راندمان و افزایش هزینه‌های تعمیرات شود.
• جلوگیری از نشتی مدار تبرید: یکی از چالش های اصلی، اجرای دقیق لوله کشی و اتصالات مدار تبرید است. کوچک ترین نشتی در این بخش می تواند عملکرد سیستم سرمایشی را مختل کرده و راندمان دستگاه را کاهش دهد.
• بهینه سازی مصرف انرژی: تولید دستگاهی با مصرف برق پایین و بازده بالا، نیازمند طراحی صحیح سیستم تبرید، استفاده از عایق مناسب و انتخاب تجهیزات کم مصرف است.
• کنترل کیفیت مونتاژ: دقت در مونتاژ قطعات، کیفیت جوشکاری و نصب صحیح تجهیزات از اهمیت بالایی برخوردار است. اجرای غیراصولی این مراحل می تواند باعث لرزش، کاهش عمر مفید دستگاه و افزایش استهلاک قطعات شود.
• مقاومت در برابر شرایط کاری: یخسازهای قالبی معمولاً در محیط‌های مرطوب و به صورت مداوم کار می‌کنند. بنابراین استفاده از مواد مقاوم در برابر خوردگی و طراحی مناسب بدنه، یکی از چالش‌های مهم در فرآیند تولید به شمار می‌رود.
• کاهش هزینه‌های نگهداری: طراحی دستگاه به گونه‌ای که دسترسی به قطعات برای سرویس و تعمیر آسان باشد، از دیگر چالش‌های مهم تولیدکنندگان است. این موضوع باعث کاهش زمان تعمیرات و هزینه‌های نگهداری در طول عمر دستگاه می‌شود.
