تجهیزات تهویه

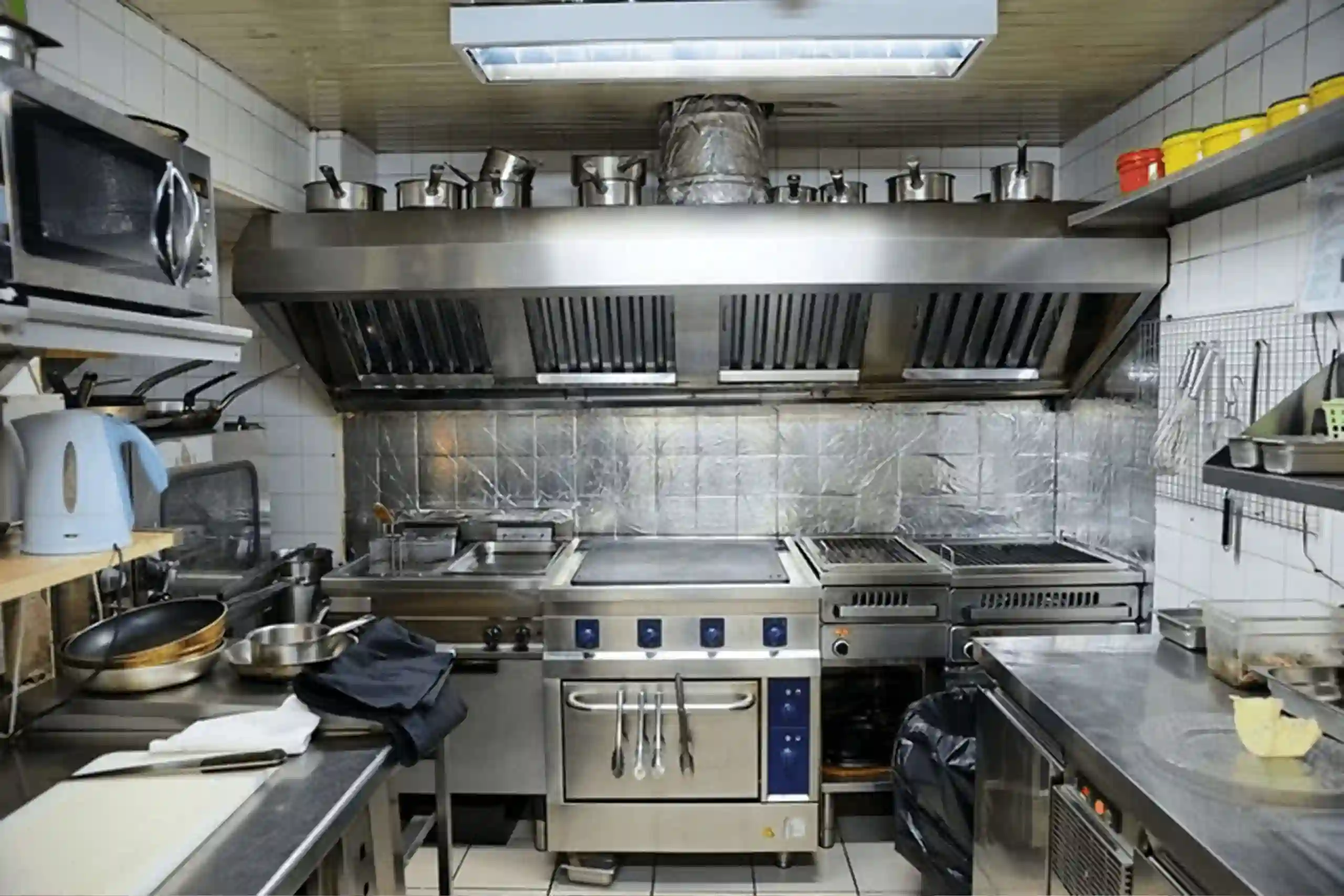

تهویه مناسب یکی از بخش‌های مهم در طراحی و تجهیز آشپزخانه‌های حرفه‌ای است. فعالیت مداوم تجهیزات پخت‌وپز باعث تولید حرارت، بخار، دود، بو و ذرات چربی می‌شود و در صورت نبود یک سیستم تهویه مناسب، این آلاینده‌ها در محیط باقی می‌مانند و شرایط نامطلوبی برای کارکنان و تجهیزات ایجاد می‌کنند.

سیستم تهویه آشپزخانه صنعتی مجموعه‌ای از تجهیزات مانند هود، اگزاست فن، کانال، فیلتر و تجهیزات تأمین هوای تازه است که با هدف جمع‌آوری و انتقال هوای آلوده و ایجاد شرایط مناسب‌تر در محیط طراحی می‌شود.

انتخاب تجهیزات تهویه باید متناسب با نوع کاربری، تجهیزات پخت، ابعاد فضا، حجم هوای موردنیاز، مسیر کانال‌کشی و شرایط ساختمان انجام شود. بنابراین نمی‌توان یک سیستم ثابت را برای تمام آشپزخانه‌ها در نظر گرفت.

تهویه چیست و چه وظیفه‌ای دارد؟

تهویه به فرآیند کنترل و جابه‌جایی هوا در یک محیط گفته می‌شود. در آشپزخانه‌های حرفه‌ای، سیستم تهویه وظیفه دارد هوای آلوده ناشی از فرآیند پخت را جمع‌آوری و از محیط خارج کند و در صورت نیاز، هوای تازه را جایگزین آن کند.

در یک سیستم استاندارد، هوا از محل تولید آلاینده جمع‌آوری شده، از مسیر کانال عبور می‌کند و توسط فن به خارج از ساختمان منتقل می‌شود.

مهم‌ترین وظایف سیستم تهویه عبارت‌اند از:

• تخلیه دود و بخار
• کاهش تجمع گرما
• کنترل بو
• جمع‌آوری ذرات چربی
• بهبود کیفیت هوای محیط
• تأمین هوای تازه
• کمک به ایجاد شرایط کاری مناسب
• کاهش انتشار آلاینده‌ها به فضاهای مجاور

اهمیت تهویه در آشپزخانه صنعتی

در رستوران‌ها، هتل‌ها، بیمارستان‌ها، کترینگ‌ها، فست‌فودها و سایر مجموعه‌های تهیه غذا، تجهیزات پخت ممکن است برای ساعات طولانی به‌صورت مداوم فعالیت کنند.

در چنین شرایطی، مقدار حرارت، بخار، دود و چربی تولیدشده بسیار بیشتر از یک محیط معمولی است. به همین دلیل، سیستم تهویه باید از ابتدا متناسب با شرایط واقعی پروژه طراحی شود.

تهویه مناسب می‌تواند به موارد زیر کمک کند:

• کاهش گرما و بخار
• تخلیه دود و بو
• کاهش انتشار چربی
• بهبود شرایط کاری پرسنل
• محافظت بهتر از تجهیزات
• کاهش تجمع چربی در مسیر تخلیه
• افزایش ایمنی محیط
• ایجاد شرایط مناسب‌تر برای نظافت و نگهداری

تجهیزات اصلی سیستم تهویه

سیستم تهویه از چند بخش تشکیل می‌شود که هرکدام وظیفه مشخصی در فرآیند جمع‌آوری، انتقال و تخلیه هوا دارند.

هود صنعتی

هود صنعتی در بالای تجهیزات پخت نصب می‌شود و وظیفه اصلی آن جمع‌آوری دود، بخار، حرارت و ذرات چربی در محل تولید است.

ابعاد هود و ساختار آن باید متناسب با تجهیزات زیر هود، نوع پخت و میزان آلاینده تولیدشده انتخاب شود.

هود می‌تواند در مدل‌ها و ابعاد مختلف تولید شود و در بسیاری از مدل‌ها از فیلترهای مخصوص برای کاهش ورود ذرات چربی به مسیر کانال استفاده می‌شود.

برای مشاهده مدل‌ها و اطلاعات بیشتر می‌توانید به صفحه هود صنعتی مراجعه کنید.

تفاوت هود صنعتی و خانگی

هود صنعتی و هود خانگی از نظر کاربرد، ظرفیت مکش و ساختار با یکدیگر تفاوت دارند. هودهای خانگی برای کنترل دود، بخار و چربی حاصل از پخت‌وپز در فضای محدود آشپزخانه منازل طراحی می‌شوند، در حالی که هود صنعتی برای استفاده در آشپزخانه‌های صنعتی، رستوران‌ها، هتل‌ها و مراکز تهیه غذا و برای تخلیه حجم بیشتری از دود، بخار و ذرات چربی طراحی می‌شود.

از مهم‌ترین تفاوت‌های هود صنعتی و خانگی می‌توان به ظرفیت مکش، ابعاد، نوع فیلتر، جنس بدنه، نحوه اتصال به کانال و هماهنگی با سیستم تهویه اشاره کرد. هود صنعتی معمولاً متناسب با نوع تجهیزات پخت و حجم آلاینده‌های تولیدشده طراحی می‌شود و به یک سیستم تخلیه و تهویه مناسب نیاز دارد.

بنابراین استفاده از هود خانگی برای محیط‌های صنعتی معمولاً پاسخگوی حجم و شرایط کاری آشپزخانه نخواهد بود و انتخاب هود باید بر اساس نوع تجهیزات پخت، میزان تولید دود و چربی و ظرفیت موردنیاز سیستم تهویه انجام شود.

اگزاست فن

اگزاست فن وظیفه ایجاد جریان و انتقال هوای آلوده از مسیر کانال را بر عهده دارد.

انتخاب فن تنها بر اساس حجم هوای موردنیاز انجام نمی‌شود؛ بلکه فشار استاتیکی، طول کانال، تعداد زانوها، فیلترها و سایر مقاومت‌های مسیر نیز باید در محاسبات در نظر گرفته شوند.

در بسیاری از پروژه‌ها از فن‌های سانتریفیوژ برای تخلیه هوا استفاده می‌شود، زیرا این نوع فن برای سیستم‌هایی که دارای کانال‌کشی و مقاومت مسیر هستند کاربرد مناسبی دارد.

برای بررسی جزئیات فنی و مدل‌های مرتبط، صفحه اگزاست فن آشپزخانه صنعتی را مشاهده کنید.

کانال تهویه

کانال مسیر انتقال هوا بین هود، فن و محل خروج هوا است.

طراحی نامناسب کانال می‌تواند باعث افزایش افت فشار و کاهش عملکرد سیستم شود. به همین دلیل ابعاد کانال، طول مسیر، تعداد تغییر مسیرها و محل نصب فن باید در مرحله طراحی مشخص شوند.

در طراحی کانال موارد زیر اهمیت دارند:

• ابعاد کانال
• طول مسیر
• تعداد زانوها
• تغییرات سطح مقطع
• افت فشار
• سرعت جریان هوا
• جنس و ضخامت کانال
• دسترسی برای نظافت و سرویس

فیلتر چربی

فیلتر چربی معمولاً در هود نصب می‌شود و وظیفه آن کاهش ورود ذرات چربی به مسیر کانال و تجهیزات تخلیه است.

فیلتر باید متناسب با نوع هود و شرایط پخت انتخاب شود و امکان دسترسی و نظافت مناسب داشته باشد.

تجمع چربی روی فیلتر می‌تواند باعث کاهش جریان هوا و افزایش نیاز به سرویس شود؛ بنابراین نظافت منظم آن اهمیت زیادی دارد.

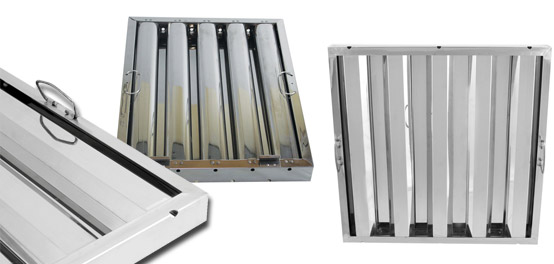

فیلتر هود

فیلتر هود یکی از اجزای مهم هودهای صنعتی است که برای جمع‌آوری و کاهش عبور ذرات چربی، بخار و آلاینده‌های ناشی از پخت‌وپز به مسیر کانال تهویه استفاده می‌شود. این فیلترها پیش از ورود هوای آلوده به کانال و سیستم تخلیه قرار می‌گیرند و به کاهش تجمع چربی در مسیر تهویه کمک می‌کنند.

نوع فیلتر هود باید متناسب با ساختار هود، نوع تجهیزات پخت و میزان تولید چربی و دود انتخاب شود. همچنین دسترسی آسان برای خارج کردن، شست‌وشو و سرویس فیلتر اهمیت زیادی دارد؛ زیرا تجمع چربی روی فیلتر می‌تواند جریان عبوری هوا را کاهش داده و عملکرد سیستم تهویه را تحت تأثیر قرار دهد.

نظافت منظم فیلتر هود علاوه بر حفظ عملکرد مناسب سیستم، به کاهش تجمع چربی در کانال‌ها و افزایش طول عمر تجهیزات تهویه نیز کمک می‌کند.

تجهیزات تأمین هوای تازه

وقتی حجم قابل‌توجهی از هوا توسط سیستم تخلیه خارج می‌شود، باید هوای مناسبی جایگزین آن شود.

این هوا با عنوان هوای تازه یا هوای جبرانی شناخته می‌شود و در طراحی سیستم‌های بزرگ اهمیت ویژه‌ای دارد.

اگر هوای خروجی بدون تأمین هوای جایگزین تخلیه شود، ممکن است فشار منفی بیش از حد در محیط ایجاد شود و عملکرد سیستم تهویه و سایر تجهیزات تحت تأثیر قرار گیرد.

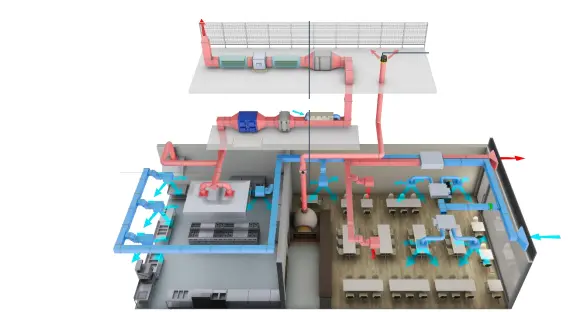

سیستم‌های تهویه آشپزخانه صنعتی چگونه کار می‌کنند؟

یک سیستم تهویه کامل معمولاً از چند بخش تشکیل شده که در کنار یکدیگر کار می‌کنند.

فرآیند کلی را می‌توان به شکل زیر در نظر گرفت:

تجهیزات پخت → هود → فیلتر → کانال → اگزاست فن → خروجی هوا

در کنار این مسیر، سیستم تأمین هوای تازه نیز می‌تواند برای جبران هوای تخلیه‌شده مورد استفاده قرار گیرد.

بنابراین عملکرد مناسب سیستم به هماهنگی تمام اجزای آن وابسته است و نمی‌توان تنها با انتخاب یک هود یا فن، عملکرد کل سیستم را تضمین کرد.

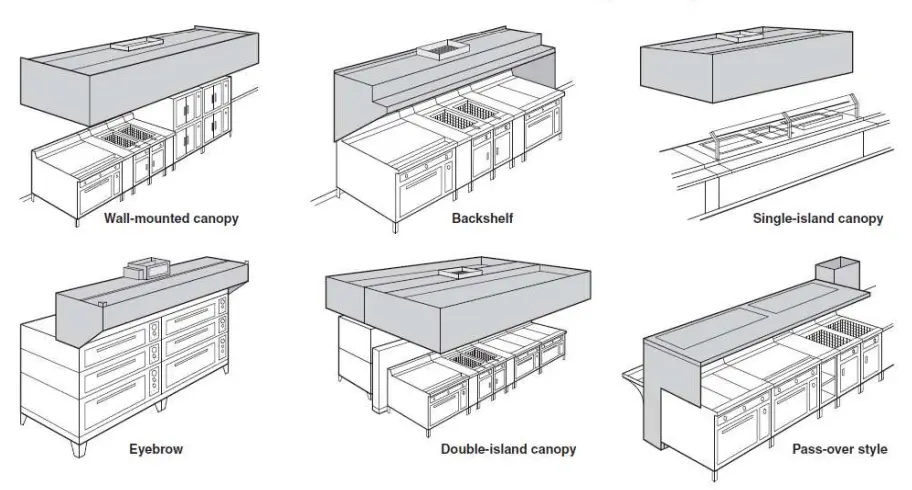

انواع سیستم تهویه

نوع سیستم مورد استفاده به شرایط پروژه، نوع تجهیزات پخت و میزان آلاینده تولیدشده بستگی دارد.

سیستم تخلیه مکانیکی

در این سیستم، هوا توسط هود جمع‌آوری شده و به کمک فن از طریق کانال به خارج منتقل می‌شود.

این روش یکی از ساختارهای رایج در آشپزخانه‌های حرفه‌ای است.

سیستم تخلیه و تأمین هوای تازه

در پروژه‌هایی که حجم هوای خروجی زیاد است، در کنار سیستم تخلیه از تجهیزات تأمین هوای تازه نیز استفاده می‌شود.

هدف این سیستم ایجاد تعادل بهتر میان هوای خروجی و هوای ورودی است.

سیستم تهویه همراه با کنترل دما

در پروژه‌های بزرگ ممکن است کنترل هوای محیط تنها با تخلیه هوا امکان‌پذیر نباشد.

در این شرایط می‌توان در کنار سیستم تهویه از تجهیزات سرمایشی یا هواساز برای کنترل دمای هوای ورودی و شرایط محیط استفاده کرد.

نقش هود در سیستم تهویه

هود اولین بخش اصلی سیستم است که با آلاینده‌های تولیدشده در محل پخت مواجه می‌شود.

اگر هود به‌درستی طراحی یا نصب نشود، بخشی از دود و بخار می‌تواند وارد فضای آشپزخانه شود و حتی یک فن قدرتمند نیز نتواند تمام آلاینده‌ها را به‌طور مؤثر جمع‌آوری کند.

انتخاب هود باید بر اساس موارد زیر انجام شود:

• نوع تجهیزات پخت
• ابعاد خط پخت
• میزان تولید دود
• میزان تولید چربی
• ارتفاع نصب
• موقعیت تجهیزات
• ظرفیت سیستم تخلیه

به همین دلیل هود باید به‌عنوان بخشی از یک سیستم یکپارچه انتخاب شود.

نقش اگزاست فن در تهویه

اگزاست فن نیروی لازم برای حرکت هوا در مسیر کانال را فراهم می‌کند.

ظرفیت فن باید بر اساس دبی موردنیاز و فشار استاتیکی سیستم تعیین شود. انتخاب فن صرفاً بر اساس توان موتور یا قطر پروانه نمی‌تواند معیار مناسبی برای عملکرد سیستم باشد.

عواملی مانند طول کانال، تعداد زانوها، نوع فیلتر، محل نصب فن و مسیر خروجی همگی روی عملکرد آن تأثیر دارند.

فن سانتریفیوژ چیست؟

فن سانتریفیوژ یکی از انواع رایج فن در سیستم‌های تخلیه هوا است.

این فن‌ها با ایجاد اختلاف فشار، هوا را از مسیر ورودی دریافت کرده و به سمت خروجی هدایت می‌کنند.

نوع پروانه، ظرفیت، فشار تولیدی، دور موتور و شرایط کاری باید متناسب با پروژه انتخاب شوند.

هوای جبرانی در سیستم تهویه

هر سیستم تخلیه هوا، مقدار مشخصی از هوای داخل محیط را خارج می‌کند.

اگر هوای خارج‌شده جایگزین نشود، فشار هوای داخل کاهش پیدا می‌کند و ممکن است مشکلاتی مانند افزایش مکش از درها، اختلال در عملکرد تجهیزات و کاهش کارایی هود ایجاد شود.

سیستم هوای جبرانی با تأمین بخشی از هوای موردنیاز، به حفظ تعادل فشار کمک می‌کند.

مقدار هوای جبرانی باید در مرحله طراحی و متناسب با ظرفیت سیستم تخلیه تعیین شود.

طراحی سیستم تهویه آشپزخانه صنعتی

طراحی سیستم تهویه باید هم‌زمان با طراحی سایر بخش‌های آشپزخانه انجام شود.

محل تجهیزات پخت، ارتفاع سقف، مسیر کانال، محل خروج هوا، مسیرهای تردد و شرایط ساختمان همگی روی طراحی سیستم تأثیر دارند.

۱. بررسی نوع کاربری

رستوران، فست‌فود، هتل، بیمارستان و کترینگ شرایط یکسانی ندارند و میزان و نوع آلاینده تولیدشده در آنها متفاوت است.

۲. بررسی تجهیزات پخت

نوع تجهیزات مانند اجاق، فر، گریل، سرخ‌کن و سایر تجهیزات حرارتی در تعیین ظرفیت تهویه مؤثر است.

۳. تعیین ظرفیت تخلیه

دبی موردنیاز باید بر اساس شرایط واقعی پروژه محاسبه شود.

۴. طراحی مسیر کانال

مسیر کانال باید تا حد امکان منطقی طراحی شود تا افت فشار و پیچیدگی اجرا کاهش پیدا کند.

۵. تأمین هوای تازه

حجم هوای خروجی باید همراه با هوای ورودی بررسی شود تا فشار نامناسب در محیط ایجاد نشود.

۶. بررسی ایمنی

مسیر تخلیه، تجهیزات، فاصله‌ها، دسترسی برای سرویس و الزامات ایمنی باید در طراحی لحاظ شوند.

برای آشنایی بیشتر با فرآیند طراحی، می‌توانید به صفحه طراحی آشپزخانه صنعتی لینک دهید.

استانداردها و الزامات تهویه

طراحی و اجرای سیستم تهویه باید با توجه به مقررات ساختمان، الزامات آتش‌نشانی، شرایط ایمنی و استانداردهای مرتبط با پروژه انجام شود.

بسته به محل و نوع کاربری ساختمان، ممکن است الزامات مختلفی برای موارد زیر وجود داشته باشد:

• تهویه و کیفیت هوای داخل
• ایمنی حریق
• مسیر تخلیه هوا
• تجهیزات پخت
• کانال‌کشی
• تجهیزات الکتریکی
• مصرف انرژی

استاندارد مورد استفاده باید بر اساس محل پروژه و الزامات قانونی همان منطقه تعیین شود.

نگهداری و نظافت تجهیزات تهویه

سیستم تهویه به دلیل تماس مداوم با دود، بخار و ذرات چربی نیازمند سرویس و نظافت منظم است.

فیلترهای هود باید به‌صورت دوره‌ای تمیز شوند و مسیر کانال و فن نیز بر اساس میزان استفاده و شرایط کاری بررسی شود.

مهم‌ترین اقدامات نگهداری عبارت‌اند از:

• شست‌وشوی منظم فیلترها
• بررسی فن
• کنترل مسیر کانال
• بررسی اتصالات
• پاک‌سازی تجمع چربی
• بررسی عملکرد موتور
• کنترل صدا و لرزش
• سرویس دوره‌ای تجهیزات

نظافت منظم علاوه بر حفظ عملکرد سیستم، می‌تواند به افزایش طول عمر تجهیزات نیز کمک کند.

قیمت تجهیزات تهویه

قیمت تجهیزات تهویه به نوع و ظرفیت تجهیزات و شرایط پروژه بستگی دارد و نمی‌توان برای تمام آشپزخانه‌ها قیمت یکسانی تعیین کرد.

عوامل مؤثر بر قیمت عبارت‌اند از:

• نوع هود
• ابعاد هود
• جنس و ضخامت ورق
• نوع و ظرفیت فن
• فشار استاتیکی
• طول کانال
• ابعاد کانال
• تعداد زانوها
• نوع فیلتر
• تجهیزات تأمین هوای تازه
• تجهیزات سرمایشی
• پیچیدگی اجرای پروژه

به همین دلیل پیش از اعلام قیمت نهایی، باید مشخصات پروژه بررسی و ظرفیت تجهیزات موردنیاز تعیین شود.

خرید تجهیزات تهویه

پیش از خرید تجهیزات، بهتر است مشخصات پروژه به‌طور کامل بررسی شود.

مواردی مانند متراژ فضا، نوع کاربری، تعداد تجهیزات پخت، نوع تجهیزات حرارتی، ارتفاع سقف، مسیر کانال و محل خروج هوا می‌توانند روی انتخاب تجهیزات تأثیر بگذارند.

خرید تجهیزات بر اساس ظرفیت واقعی پروژه کمک می‌کند از انتخاب فن یا هود با ظرفیت نامناسب جلوگیری شود.

پرسش‌های متداول

آیا هود به‌تنهایی برای تهویه کافی است؟

خیر. هود وظیفه جمع‌آوری آلاینده‌ها را بر عهده دارد و برای تخلیه آنها معمولاً به کانال و فن مناسب نیاز است.

بهترین فن برای سیستم تهویه چیست؟

فن مناسب باید بر اساس دبی هوا، فشار استاتیکی، مسیر کانال و شرایط کاری انتخاب شود. بنابراین یک مدل ثابت را نمی‌توان برای تمام پروژه‌ها به‌عنوان بهترین گزینه معرفی کرد.

آیا هوای جبرانی ضروری است؟

در سیستم‌هایی که حجم زیادی از هوا تخلیه می‌شود، تأمین هوای جبرانی اهمیت زیادی دارد و باید در طراحی سیستم بررسی شود.

فیلتر هود چه کاربردی دارد؟

فیلتر هود برای کاهش ورود ذرات چربی به مسیر تخلیه استفاده می‌شود و باید متناسب با نوع هود و شرایط پخت انتخاب و به‌صورت منظم تمیز شود.

تفاوت تهویه صنعتی و تهویه معمولی چیست؟

تهویه آشپزخانه صنعتی برای شرایطی طراحی می‌شود که حجم تولید حرارت، بخار، دود و چربی بیشتر است و معمولاً به تجهیزات تخصصی مانند هود، اگزاست فن و کانال‌کشی نیاز دارد.

سیستم تهویه هر چند وقت یک‌بار باید سرویس شود؟

فاصله سرویس به میزان استفاده، نوع پخت و میزان تولید چربی بستگی دارد. فیلترها معمولاً نیاز به نظافت دوره‌ای بیشتری دارند و سایر اجزا نیز باید طبق برنامه نگهداری بررسی شوند.
